1、產品概述

外置式超聲波液位控制器（也稱液位開關）是由北京向導科技有限公司獨立開發的一種新型液位測量報警裝置。主要用于監測儲罐液面，實現上下限報警或監測管道中是否有液體存在（干態保護），儲罐材質可以是各類金屬、金屬或不發泡塑料，壁厚可達50mm。這種技術不受介質密度、介電常數、導電性、反射系數、壓力、溫度、沉淀等因素的影響，所以適用于醫藥，石油，化工，電力，食品等行業的各類液體液位工程控制，對于有毒的、強腐蝕危險品液體的檢測，該產品更是理想的選擇。

2、工作原理

液位控制器的探頭通過耦合劑，將其產生的高頻超聲波脈沖耦合到容器外壁。這個脈沖會在容器壁和液體中傳播，還會被容器內表面反射回來。通過對這種反射特性的檢測和計算，就可以判斷出液位是否達到了液位控制器安裝的位置。液位控制器輸出繼電器信號，來完成對液位的監控。

3、產品特點

●  非接觸式測量：工業儀表中最理想的測量方式

●  精度高、反應靈敏

●  適用面很廣：可用于有劇毒的、強腐蝕性的、高壓力的、各種復雜工況、以及爆炸性氣體環境下的各種液體介質測量

●  安裝方便、操作簡單

●  安裝可不停產、不清罐、不動火

●  儀表不需要定期標定

●  儀表工作可靠、性能穩定

●  儀表不需要使用方維修、免維護

●  使用壽命長

●  智能型、電子儀表

●  抗干擾能力強

4、技術參數

4．1 性能

●  重復性誤差：±5mm

●  滯      后：1～5mm

4．2 供電

●  24V DC, ±5%或220 V AC

4．3信號輸出

●  輸出信號：  繼電器輸出（觸點為無源節點）

●  繼電器容量：60V AC/DC 0.5A或250V AC/DC 5A

4．4 接口

●  電氣接口規格：M20×1.5mm

●  穿線孔直徑：  Φ8mm（適配電纜直徑Φ6～8mm）

4．5 外殼

●  材    質：鑄鋁

●  防護等級：IP65

●  防爆標志：ExdmIICT6

4．6 探頭

●  防爆標志：ExIAIICT4

●  防護等級：IP65

4．7適用場所

●  適用場所：除煤礦外的其他爆炸性氣體環境

4．8 環境條件

●  主機使用環境溫度：-40℃～+80℃

●  超聲波探頭使用環境溫度：-40℃～+100℃，（高溫型探頭使用環境溫度最高可達150℃）

● 濕度：15%～100% RH 注：若溫度低于-40℃時，建議增加保溫措施（加保溫層或伴熱裝置）：主機及探頭均需保溫

5、應用條件

5．1  介質要求

●  純凈液體、乳狀液體、懸浮狀液體

5．2  被測容器

●  材質：鋼、不銹鋼、玻璃、不發泡塑料等密實材料

●  可測壁厚：最大50mm

6、訂貨選型

7、液位控制器主機及配件尺寸

7．1．主機尺寸

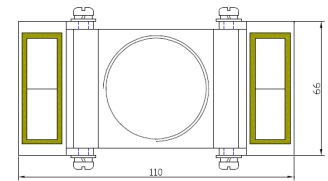

7．2．磁性吸盤尺寸

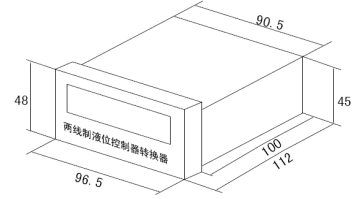

7．3．兩線制液位控制器轉換器尺寸

8、液位控制器液位控制器液位控制器液位控制器外形及組件

8．1．按溫度分（常溫型、高溫型）

8．1．1 外型及組成圖

常溫一體式

高溫分體式

8．1．2 實物圖片

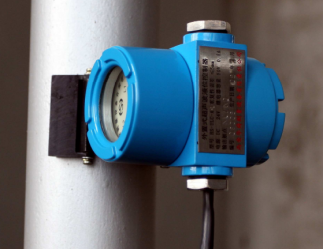

 ● 常溫型（一體式）

8．2  按探頭型式分（復合探頭型、雙探頭型）

8．2．1 外型及組成圖

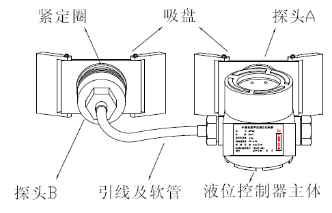

復合型探頭

雙探頭

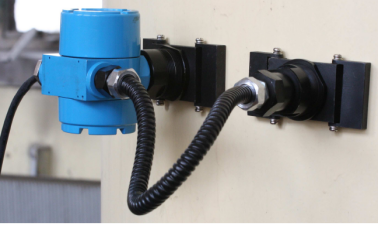

8．2．2 實物圖片  ● 雙探頭型

8．3  按調試方法分（單校型、雙校型）

8．3．1 外型及組成圖

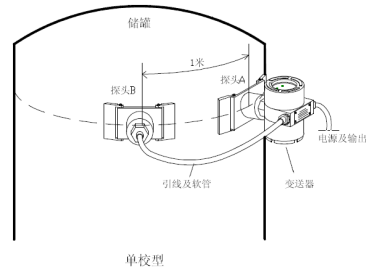

8．3．2 實物圖片  ● 單校型

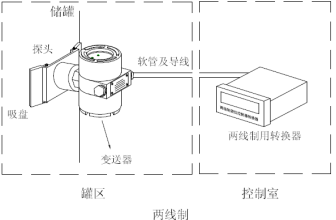

8．4  按接線方式分（兩線制、四線制） 8．4．1 外型及組成圖

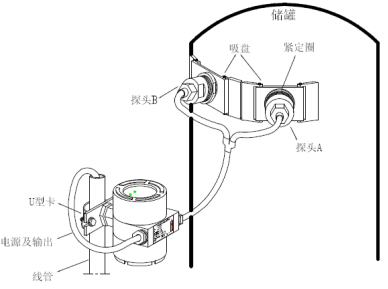

9、液位控制器安裝方案

9.1   探頭安裝方案

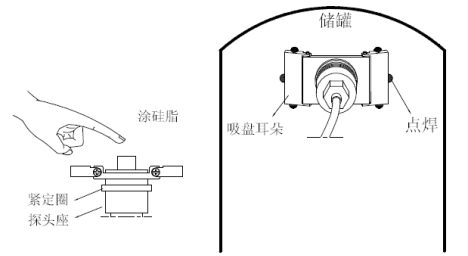

磁力吸附方式：對于鐵磁性儲罐，可采用磁力吸盤直接吸附的方式；

焊接方式：對于非鐵磁性儲罐性的金屬容器，可采用焊接吸盤的方式；

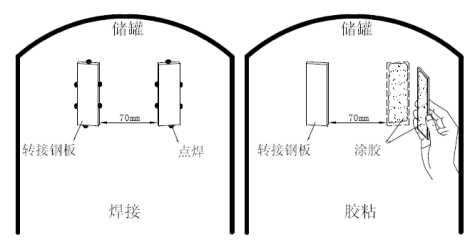

組合方式：對于非鐵磁性儲罐，還可采用附加轉接鋼板的方式；對于非鐵磁性儲罐性的金屬容器，可采用焊接轉接鋼板的方式；對于非鐵磁性儲罐性的非金屬容器，可采用膠粘轉接鋼板的方式；將磁力吸盤吸附于轉接鋼板之上；

9.2  變送器安裝方案

●  一體式：由于吸盤和變送器相連接，所以不用再固定變送器；

●  分體式：要獨立安裝變送器；

● 帶接線盒式：要獨立安裝變送器；

圖中：

1 —— 變送器

2——防爆接線盒（接探頭線）

3 —— 1/2＂鍍鋅管

—— 電氣接口：M20×1.5、1/2”NPT（F）

4 —— 撓性管

5 —— 探頭

6 —— 吸盤
